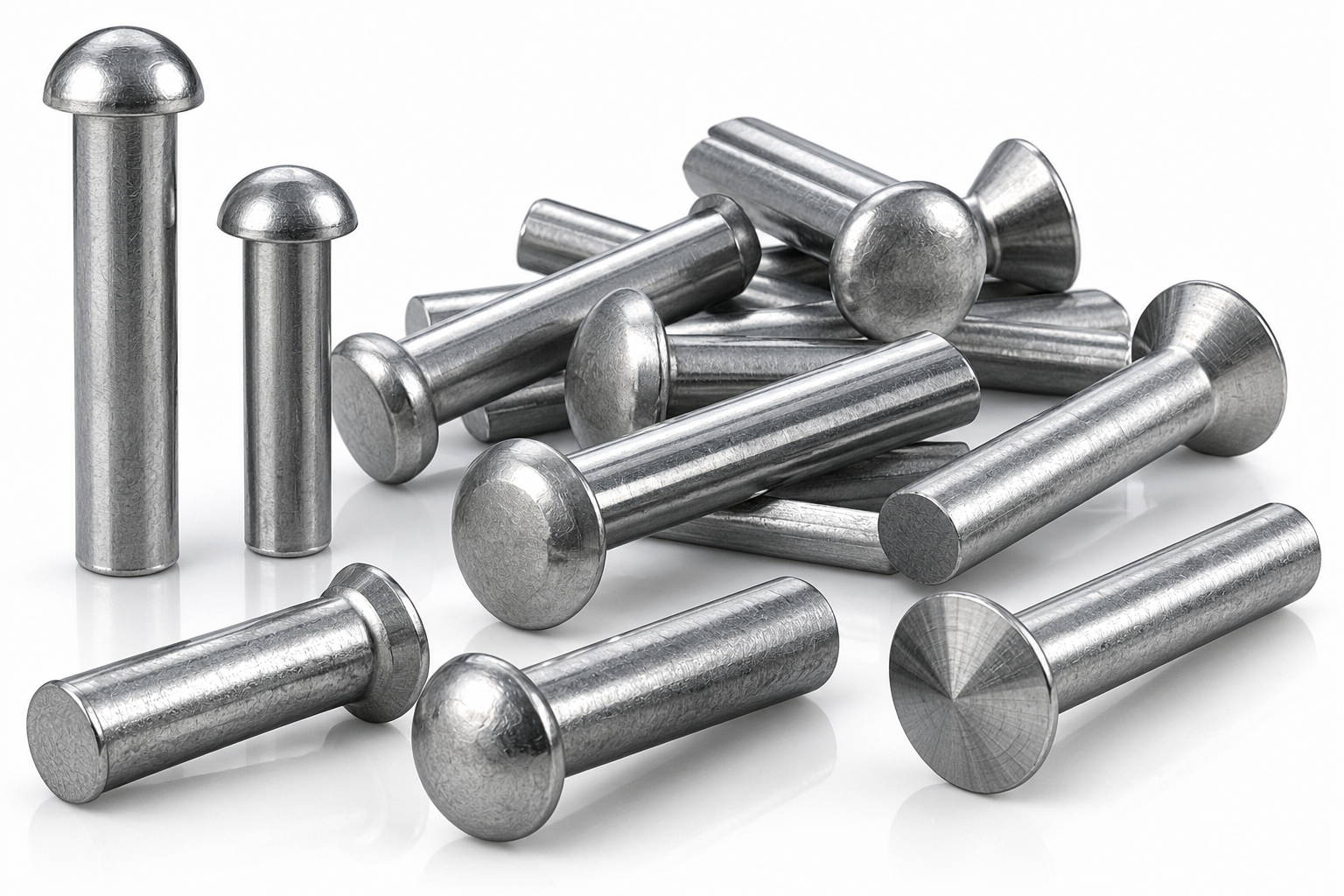

Заклепка стальная ГОСТ
Заклепки стальные по стандарту ГОСТ являются важными крепежными элементами, используемыми в различных отраслях, таких как машиностроение, строительство и авиастроение. Этот стандарт описывает заклепки, которые применяются для неразъемного соединения тонких металлических листов.
Основные характеристики заклепок ГОСТ
Диаметр и длина
- Диаметр стержня: от 1 до 36 мм.
- Длина заклепок: от 2 до 180 мм.
Классы точности
Заклепки изготавливаются в двух классах точности:- Класс B
- Класс C
Технические параметры
- Диаметр головки: варьируется от 1,8 до 55 мм в зависимости от диаметра стержня.
- Высота головки: от 0,6 до 24 мм.
- Радиус под головкой: не более 1,6 мм.
- Радиус сферы головки: от 1 до 27,8 мм.
Таблица размеров заклепок включает параметры для различных диаметров стержня и соответствующие размеры головок и высоты.
Применение: заклепки ГОСТ широко используются для:
- Соединения металлических конструкций.
- Крепления фасадных пластин.
- Установки в различных механизмах и устройствах.
Для установки заклепок подготавливается отверстие, которое должно быть на 0,1 мм больше диаметра заклепки. Установка может производиться как вручную с помощью молотков, так и с использованием автоматизированных систем.
Заклепочное соединение является неразъемным. В большинстве случаев его применяют для соединения листов и фасонных прокатных профилей.
В настоящее время это соединение применяется редко и почти везде вытесняется сваркой. Заклепочные соединения еще применяются в конструкциях, воспринимающих большие вибрационные и ударные нагрузки, а также в соединениях из трудно свариваемых или не свариваемых материалов (дюралюминий, текстолит и другие) и в случаях, когда нагрев деталей, возникающий при сварке, недопустим вследствие их отпуска или коробления.
Иногда заклепочные соединения применяют в металлоконструкциях и других изделиях, в которых внешние нагрузки действуют параллельно плоскости стыка, а применение сварки, пайки или склеивание деталей невозможно по конструктивным или иным причинам.
Основным элементом заклёпочного соединения является заклёпка. Заклёпка представляет собой
стержень круглого сечения с головкой. Основные типы заклёпок следующие:
- с полукруглой головкой;
- с потайной головкой (рис. 20б);
- с плоской головкой (рис. 20в);
- с полупотайной головкой (рис. 20г);
- трубчатая.
Наиболее распространены заклёпки с полукруглой головкой. Место соединения деталей при помощи заклёпок называют заклёпочным швом. Для образования заклёпочного шва в соединяемых деталях делают отверстия, в которые вставляются заклёпки, а затем их выступающие концы расклёпывают до образования замыкающей головки. Отверстия под заклёпки просверливают на сверлильных станках или продавливают на дыропробивных прессах. Продавленные отверстия имеют по периферии мелкие трещины, поэтому соединения с такими отверстиями имеют пониженную прочность.
Для облегчения ввода заклёпки в отверстие диаметр последнего должен быть несколько больше диаметра заклёпки. Однако во время клёпки стержень заклёпки осаживается, и диаметр её увеличивается до диаметра отверстия.
Заклепка бывает холодная (при диаметре заклёпки до 12 мм) и горячая, когда заклёпка предварительно нагревается до необходимой температуры.
Клепку можно производить как вручную, так и машинным способом, с использованием пневмомолотков, прессов и прочих приспособлений.
Какие классы точности существуют для заклепок ГОСТ
Заклепки по стандарту ГОСТ 10299-80 подразделяются на два класса точности:
Эти классы определяют допуски на размеры и геометрические параметры заклепок, что важно для обеспечения их надежности и совместимости в различных конструкциях.
Какие материалы используются для производства заклепок ГОСТ
Для производства заклепок по стандарту ГОСТ используются различные материалы, обеспечивающие прочность и надежность соединений. Основные материалы включают:
-
1. Сталь:
- Сталь 10
- Сталь 20 (класс прочности 5.8)
- Сталь 40Х (класс прочности 10.9)
- Сталь 30ХГСА (класс прочности 12.9)
- 12Х18Н10Т
- 14Х17Н2
- Алюминиевые сплавы, такие как Ад1, АМГ5, АМГ5П.
- Латунь:
- ЛС59-1
- Л63
- М1
Эти материалы обеспечивают заклепкам высокую износоустойчивость и долговечность, что делает их подходящими для использования в различных отраслях, включая строительство и машиностроение.
Какие методы монтажа заклепок ГОСТ наиболее эффективны
Для монтажа заклепок по стандарту ГОСТ применяются несколько эффективных методов, каждый из которых имеет свои особенности и преимущества.
Основные методы монтажа заклепок
-
1. Ручной монтаж с использованием молотка:
- Заклепка вставляется в подготовленное отверстие, после чего ее хвостовая часть расклепывается ударом молотка.
- Этот метод прост и не требует сложного оборудования, что делает его доступным для небольших объемов работ.
- Использование пневматических или электрических клепальных молотков позволяет значительно ускорить процесс установки заклепок.
- Автоматизация подходит для массового производства и обеспечивает более равномерное и качественное расклепывание.
- Метод включает использование прессов для расклепывания хвоста заклепки, что позволяет контролировать силу и скорость воздействия.
- Этот способ подходит для соединений, требующих высокой точности и равномерного распределения нагрузки.
Преимущества различных методов
-
1. Ручной монтаж:
- Простота использования.
- Низкие затраты на оборудование.
- Высокая скорость выполнения работ.
- Уменьшение физической нагрузки на рабочих.
- Возможность работы с большими объемами и сложными конструкциями.
- Высокая точность и качество соединений.
Выбор метода монтажа заклепок ГОСТ зависит от объема работ, требований к качеству соединения и доступного оборудования. Ручной метод подходит для небольших задач, в то время как автоматизированные и прессовые методы обеспечивают эффективность при больших объемах производства.
Какие материалы для заклепок ГОСТ обеспечивают наилучшую прочность
Для заклепок по стандарту ГОСТ используются различные материалы, каждый из которых обеспечивает определенные характеристики прочности и долговечности. Наилучшие варианты материалов для заклепок, обеспечивающие высокую прочность, включают:
-
1. Сталь:
- Сталь 10 и Сталь 20: Обладают хорошими механическими свойствами и используются в большинстве стандартных заклепок. Класс прочности 5.8.
- Сталь 40Х: Высокая прочность (класс 10.9), устойчива к высоким нагрузкам.
- Сталь 30ХГСА: Обладает еще большей прочностью (класс 12.9), подходит для ответственных соединений.
- 12Х18Н10Т и 14Х17Н2: Эти марки нержавеющей стали обеспечивают отличную коррозионную стойкость и прочность, что делает их идеальными для использования в агрессивных средах.
- Алюминиевые заклепки легкие и обладают хорошей коррозионной стойкостью, что делает их подходящими для применения в условиях, где вес имеет значение.
- Заклепки из латуни обеспечивают хорошую прочность и коррозионную стойкость, что делает их полезными в электротехнических приложениях.
- Медные заклепки имеют высокую электропроводность и коррозионную стойкость, что также расширяет их применение.
Выбор материала для заклепок зависит от условий эксплуатации, таких как механические нагрузки, воздействие коррозии и необходимость в легкости конструкции.
Какие типы заклепок ГОСТ лучше использовать для высокотемпературных условий
Для высокотемпературных условий рекомендуется использовать заклепки, изготовленные из следующих материалов согласно ГОСТ:
-
1.Сталь 40Х:
- Обладает высокой прочностью (класс прочности 10.9) и хорошей термостойкостью, что делает ее подходящей для эксплуатации при повышенных температурах.
- Этот материал имеет класс прочности 12.9 и также хорошо выдерживает высокие температуры, что делает его идеальным для ответственных соединений в условиях термического стресса.
- Обеспечивает отличную коррозионную стойкость и может использоваться в агрессивных средах при высоких температурах.
- Хотя алюминий имеет более низкую прочность по сравнению со сталью, некоторые сплавы могут быть эффективными при температурах до 300°C, что делает их подходящими для определенных применений.
Эти материалы обеспечивают необходимую прочность и устойчивость к высокотемпературным условиям, что критично для надежности соединений в таких условиях эксплуатации.
