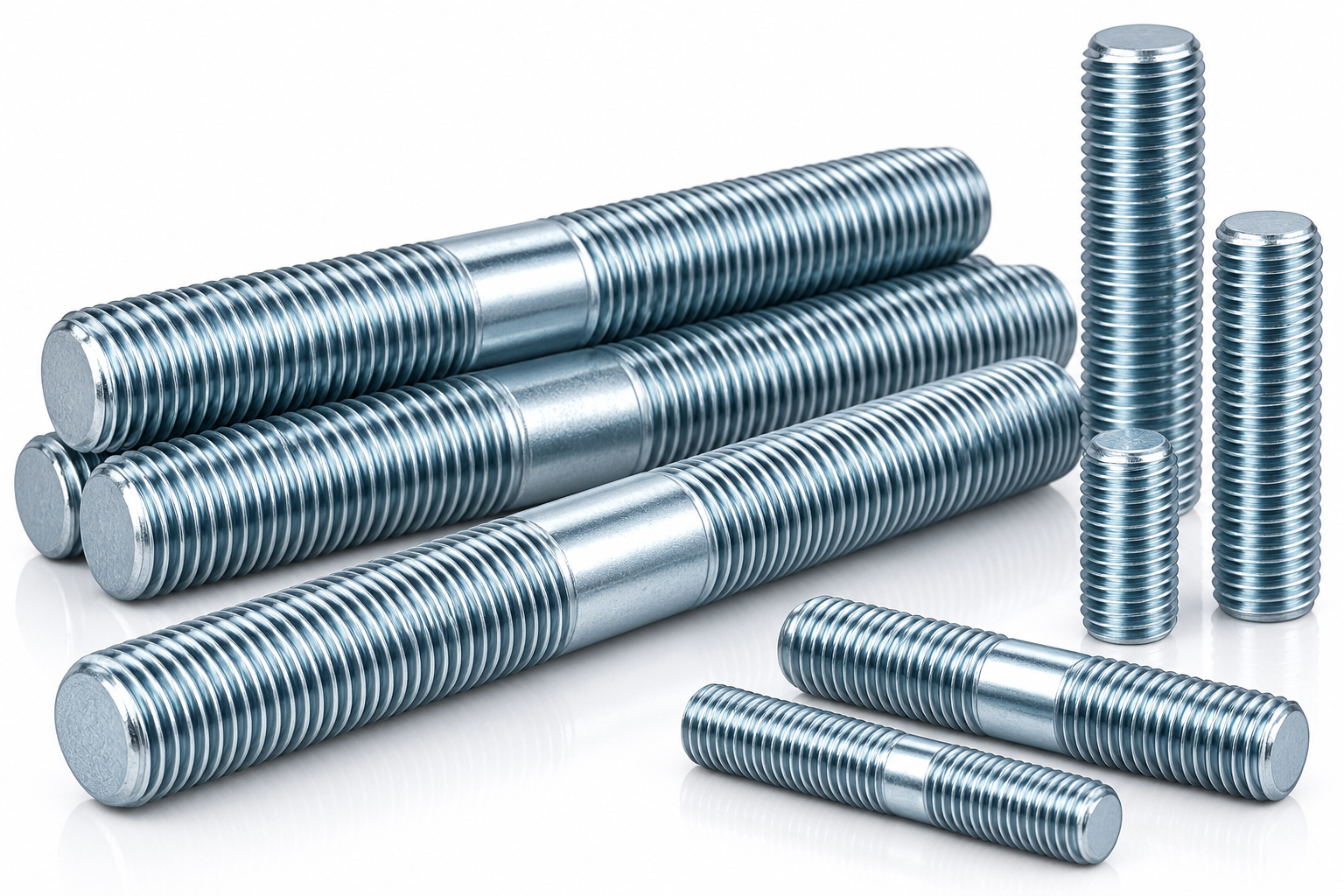

Шпилька ГОСТ, ОСТ, DIN производство

Шпилька резьбовая ГОСТ, стальные шпильки оцинкованные

и без покрытия, шпильки din

Шпилька резьбовая ГОСТ, стальные шпильки оцинкованные и без покрытия, шпильки din Шпилечное соединение используется для неразъемного соединения деталей, в качестве осей вращения, для фланцевых соединений паровых котлов, трубопроводов и соединительных частей.

Шпилька - метрический крепеж, представляющий собой стержень с наружной резьбой. ГОСТ шпильки определяет геометрические размеры, классы прочности, класс точности резьбы, поля допусков резьб и номинальный размер резьбы от 2мм до 48 мм.

Шпилька резьбовая может иметь резьбу по всей длине (полнорезьбовая) или только на концах или только с одной стороны (это приварная шпилька).

Шпильки предназначены для крепления деревянных лаг, брусьев, досок и т.д., для изготовления опалубки, тары, для шкафов телемеханики, шкафов автоматики, шкафов управления, для насосов, для фланцевых соединений. Кроме этого, шпильки используются как транспортировочные для крепления негабаритных изделий для транспортировки. Размеры шпильки определяются диаметром резьбы и длиной.

Шпильки резьбовые по любому ГОСТу класс прочности 4.8,5.8, 8.8, 10.9 изготовление от 2 дней всех размеров: М3, М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24, М30, М36 и М42.

Шпильки поставляем с полной резьбой, по чертежам, с оцинкованным покрытием и без покрытия различных классов прочности 4.8, 5.8, 8.8, 10.9 Изготовить шпильки можем из разных марок стали: 10, 20, 35, 45, 40Х, 20Г2Р, 20ХНЗА. Возможно изготовление из давальческого сырья (материала заказчика если это специальные марки сталей).

Резьба: метрическая - по ГОСТ 24705-81 , нормальной точности, правая или левая. Шпильки с левой резьбой изготавливаем под заказ. Правая резьба в условном обозначении шпилек не указывается, левая резьба обозначается буквой L.

Например: M12 L-6g.

Шаг резьбы можете заказать крупный или мелкий, выбор шага осуществляется в соответствии с ГОСТ 8724-2002.

Резьбу шпилек делаем с разными полями допусков: чтобы свинчивание происходило с натягом -поле допуска диаметра резьбы 6g, чтобы свинчивание происходило с зазором (например для дальнейшего нанесения покрытия большой толщины) производим шпильки с прослабленной резьбой - поле допуска диаметра резьбы 8g.

Резьбы с гарантированным натягом применяются там, где необходима неподвижность резьбового соединения и по условиям работы самоотвинчивание недопустимо, например в условиях вибрации. Или когда шпилька не должна вывинчиваться из детали, имеющей в теле внутреннюю резьбу, при отвинчивании гайки на ее втором конце (гаечном).

Обозначение поля допуска диаметра резьбы состоит из цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Например: 6g

Предлагаем поставки шпилек по следующим стандартам:
Шпилька ГОСТ, ОСТ, DINОписаниеКласс прочностиСталь с покрытием
ГОСТ 9066-75 Шпилька для фланцевых соединений4,8 5,8
8,8 10,9
ГОСТ 10494-80 Шпилька для фланцевых соединений с линзовым уплотнением
на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2)
ГОСТ 22032-76 Шпилька резьбовая с ввинчиваемым концом длиной 1d, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22033-76 Шпилька резьбовая с ввинчиваемым концом длиной 1d, класс точности A 5,8 8,8 10,9Цинк
ГОСТ 22034-76 Шпилька резьбовая с ввинчиваемым концом длиной 1,25d, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22035-76 Шпилька резьбовая с ввинчиваемым концом длиной 1,25d, класс точности A 5,8 8,8 10,9Цинк
ГОСТ 22036-76 Шпилька резьбовая с ввинчиваемым концом длиной 1,6d, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22037-76 Шпилька резьбовая с ввинчиваемым концом длиной 1,6d, класс точности A 5,8 8,8 10,9Цинк
ГОСТ 22038-76 Шпилька резьбовая с ввинчиваемым концом длиной 2d, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22039-76 Шпилька резьбовая с ввинчиваемым концом длиной 2d, класс точности A 5,8 8,8 10,9Цинк
ГОСТ 22040-76 Шпилька резьбовая с ввинчиваемым концом длиной 2,5d, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22041-76 Шпилька резьбовая с ввинчиваемым концом длиной 2,5d, класс точности A 5,8 8,8 10,9Цинк
ГОСТ 22042-76 Шпилька для деталей с гладкими отверстиями, класс точности B 5,8 8,8 10,9Цинк
ГОСТ 22043-76 Шпилька для деталей с гладкими отверстиями, класс точности A 5,8 8,8 10,9Цинк
DIN 525 Шпилька приварная с гайкой 3,6
DIN 835 Шпилька резьбовая с ввинчиваемым концом (2d) 5,6 5,8 8,8 10,9Латунь
А1-А5
DIN 938 Шпилька резьбовая с ввинчиваемым концом (1d) 5,6 5,8 8,8 10,9Латунь
А1-А5
DIN 939 Шпилька резьбовая с ввинчиваемым концом (1,25d) 5,6 5,8 8,8 10,9Латунь
А1-А5
DIN 940 Шпилька резьбовая с ввинчиваемым концом (2,5d) 5,6 5,8 8,8 10,9Латунь
А1-А5
DIN 949 Шпилька с метрической резьбой для глухой посадки MFS (формат A - 2d; формат B - 2,5d) 5,6 5,8 8,8 10,9Латунь
А1-А5
ОСТ 26-2039-96 Шпильки с ввинчиваемым концом для фланцевых соединений 8,8 10,940Х, 20ХНЗА
ОСТ 26-2040-96 Шпильки для фланцевых соединений 8,8 10,940Х, 20ХНЗА

Классы прочности и марки сталей, установленные при изготовлении шпилек, определяют их назначение и области применения.

Материалы для производства резьбовых шпилек:

  • стали обыкновенного качества - ст3, ст3кп;
  • качественные конструкционные углеродистые стали - 10, 10кп, 20, 20кп, 35, 40, 45;
  • конструкционные легированные углеродистые стали - 40Х, 20ХГСА, 25ХГСА, 30ХГСА, 35ХГСА, 40ХГСА;
  • стали конструкционные низколегированные для сварных конструкций - 09Г2С;
  • нержавеющие коррозионно-стойкие обыкновенные стали - 10Х17Н13М2Т, AISI 316;
  • нержавеющие коррозионно-стойкие жаропрочные стали - 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х13, 30Х13, 40Х13, AISI 304;
  • жаропрочные релаксационностойкие стали - 25Х1МФ, 25Х2М1Ф, 30ХМА;
  • латунь - Л63;
    медь - МТ (проволока);
  • титан технический - ВТ1-0;
  • титановый деформируемый сплав - ВТ5.
  • Материалы для производства резьбовых шпилек предусмотрены ГОСТ 1759.0-87 и ГОСТ 1759.4-87. Рассмотрим рекомендации для выбора стали в производстве шпилек различных классов прочности:

    Для обеспечения нормального свинчивания гайки со шпилькой рекомендуется изготовлять их из сталей разных марок. При изготовлении шпильки и гайки из стали одной марки твердость шпильки должна превышать твердость гайки не менее чем на 12 НВ.
    Класс прочностиМатериал и обработка Химический состав (контрольный анализ), % Отпуск °C, мин.
    углеродфосфорсера
    мин.макс.макс.макс.
    3.6Углеродистая сталь-0,20 0,050,06-
    4.6
    4.8
    -0,55
    5.60,15
    5.6
    6.6
    6.8
    -
    8.8Углеродистая сталь с добавками (бор, марганец или хром), закаленная и отпущенная 0,150,400,0350,035425
    Углеродистая сталь без добавок, закаленная и отпущенная0,250,55
    9.8Углеродистая сталь с добавками (бор, марганец или хром), закаленная и отпущенная0,150,35
    Углеродистая сталь без добавок, закаленная и отпущенная0,250,55
    10.9Углеродистая сталь с добавками (бор, марганец или хром), закаленная и отпущенная0,150,35340
    Углеродистая сталь без добавок, закаленная и отпущенная0,25 0,55425
    Углеродистая сталь с добавками (бор, марганец или хром), закаленная и отпущенная 0,20
    Легированная сталь, закаленная и отпущенная
    12.9Легированная сталь, закаленная и отпущенная0,50380

    ГОСТ 1759.0-87 регламентирует использование коррозионно-стойких, жаропрочных, жаростойких, теплоустойчивых сталей и цветных сплавов в производстве шпилек.

    Условные обозначения шпилек. В условном обозначении для шпилек указывают:

    Шпилька 2М10 - 6g х 60.58.019 ГОСТ 22042

  • тип;
  • цифру исполнения (кроме исполнения 1);
  • номинальный диаметр резьбы;
  • шаг резьбы (только для резьбы с мелким шагом);
  • направление резьбы;
  • поле допуска;
  • длину шпильки;
  • класс прочности;
  • Марку стали или сплава (указывают только для шпилек класса прочности 8.8 и выше, а также для изделий из специальных сталей и сплавов);
  • вид покрытия;
  • толщину покрытия;
  • номер стандарта на шпильки.
  • Изготовливаем резьбовые шпильки на автоматических резьбонакатных станках.
