ГОСТ 24379.1-80 болт фундаментный анкерный
Анкерные болты по ГОСТ 24379.1-80 предназначены для крепления строительных конструкций и оборудования. Они имеют различные типы и исполнения, что позволяет использовать их в различных условиях.
Типы анкерных болтов
Согласно ГОСТ 24379.1-80, анкерные болты делятся на следующие типы:

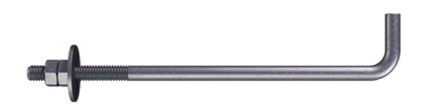

- Тип 1: Болты фундаментные изогнутые

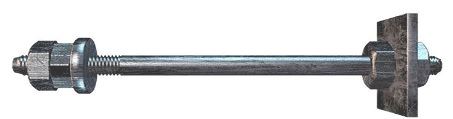

- Тип 2: Болты фундаментные с анкерной плитой
- Тип 3: Болты фундаментные составные
- Тип 4: Болты фундаментные съемные
- Тип 5: Болты фундаментные прямые
- Тип 6: Болты с коническим концом
Исполнения
Каждый тип может иметь несколько исполнений, которые определяют их конструкцию и способ установки:
- Исполнение 1: Установка до заливки бетона
- Исполнение 2: Установка в готовых фундаментах с последующей бетонированием
- Исполнение 3: Съемные болты, устанавливаемые после заливки фундамента
Размеры и характеристики
Анкерные болты имеют номинальные диаметры резьбы от 12 мм до 140 мм.
Какие размеры анкерных болтов доступны по ГОСТ 24379.1-80
Номинальные диаметры резьбы
- М12 - М48: для болтов изогнутых, прямых и с коническим концом.
- М16 - М48: для болтов с анкерной плитой.
- М56 - М90: для некоторых исполнений болтов с анкерной плитой.
- М100 - М140: для составных болтов.
Длина анкерных болтов
Длина анкерных болтов может варьироваться в зависимости от типа и исполнения, и может достигать значительных значений, например, от 300 мм до более чем 2800 мм для некоторых моделей.
Эти размеры делают анкерные болты ГОСТ 24379.1-80 универсальными для применения в строительстве, обеспечивая надежное крепление различных конструкций и оборудования.
Установка
Процесс установки анкерных болтов зависит от их типа и исполнения. Например, изогнутые болты устанавливаются до заливки бетона, а съемные - после установки оборудования.
Эти характеристики делают анкерные болты ГОСТ 24379.1-80 универсальными для применения в строительстве, обеспечивая надежное крепление различных конструкций.
Как правильно установить анкерный болт до заливки фундамента
Правильная установка анкерного болта до заливки фундамента является ключевым этапом в строительстве, так как от этого зависит надежность и долговечность закрепляемых конструкций. Вот основные шаги, которые необходимо выполнить при установке анкерного болта:
Этапы установки анкерного болта
1. Подготовка места установки:- Определите точные места для установки анкерных болтов согласно проектной документации.
- Проверьте, чтобы места были очищены от мусора и посторонних предметов.
- Установите анкерные болты в заранее подготовленные места. Болт должен быть погружен в середину бетонного основания.
- Расстояние между анкерными болтами должно быть не менее 40 см, а от края фундамента - не менее 100 мм для болтов диаметром до 30 мм, 150 мм - для диаметра до 48 мм и 200 мм - для более крупных болтов.
- Используйте специальные кондукторы или фиксаторы для обеспечения правильного положения болтов во время заливки бетона. Это поможет избежать смещения болтов.
- После установки болтов можно приступать к заливу бетонной смеси. Убедитесь, что бетон полностью заполняет пространство вокруг закладных деталей.
- Дождитесь полного застывания бетона перед дальнейшими работами. Обычно это занимает от нескольких дней до недели в зависимости от условий и марки бетона.
- После застывания бетона проверьте положение и затяните гайки на анкерных болтах с помощью металлической пластины или деревянной доски для равномерного распределения нагрузки.
Дополнительные рекомендации
- Убедитесь, что все используемые материалы соответствуют требованиям ГОСТ и проектной документации.
- При необходимости проконсультируйтесь с инженером или специалистом по монтажу, чтобы избежать ошибок в установке.
Следуя этим шагам, вы сможете правильно установить анкерные болты, что обеспечит надежное крепление конструкций к фундаменту.
Цены на фундаментные болты начинаются от 72 рублей за комплект, в зависимости от типа и характеристик.
Фундаментные болты являются критически важными элементами для обеспечения прочности и долговечности строительных объектов, поэтому их выбор должен основываться на специфических требованиях проекта.
