Гайка ГОСТ 5915-70, DIN 934
ГОСТ 5915-70 определяет стандарт для шестигранных гаек класса точности В, которые используются в различных отраслях, особенно в машиностроении и строительстве. Этот стандарт охватывает гайки с резьбой от М1,6 до М48, что делает их универсальными для соединения и крепления деталей.

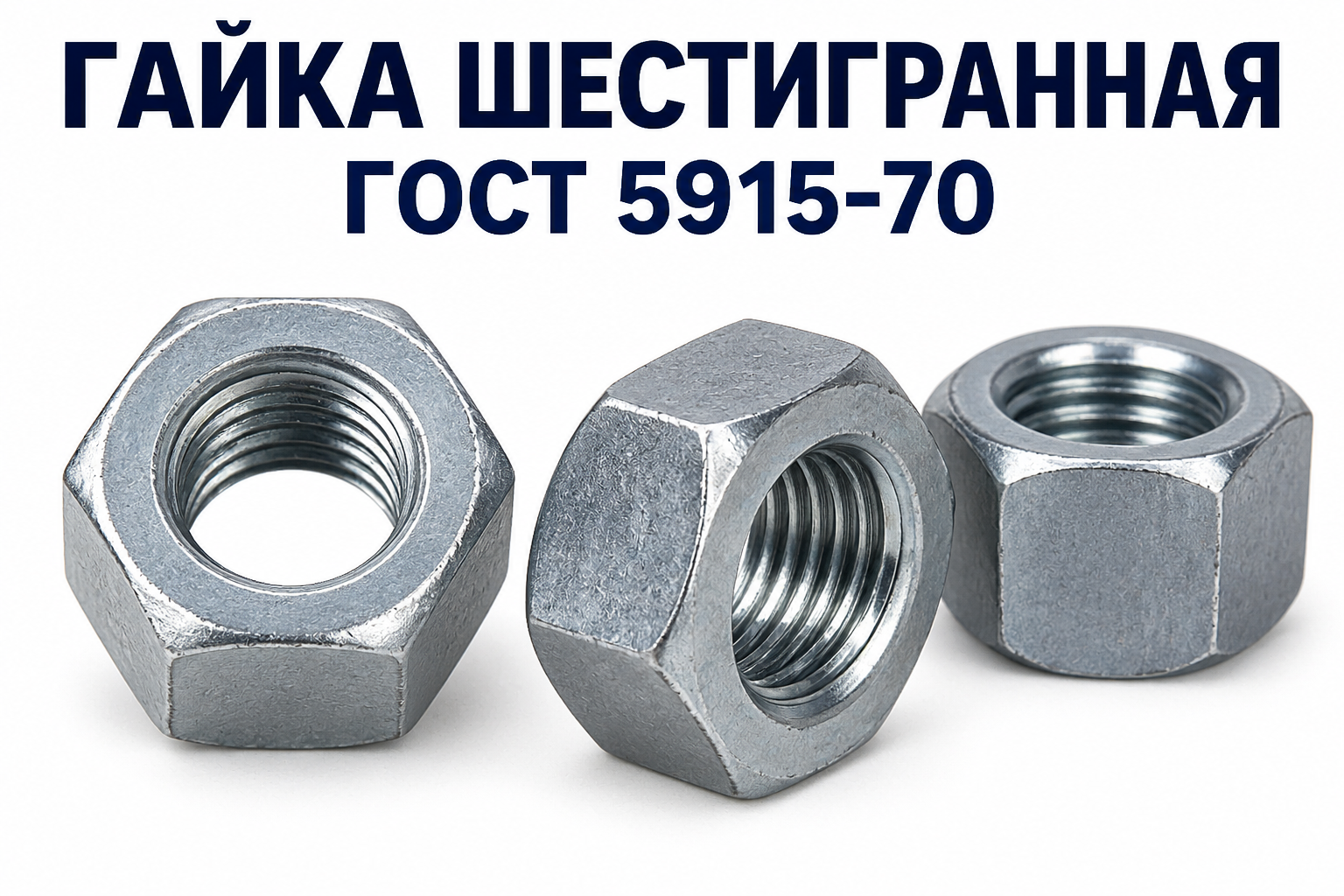

Гайка шестигранная ГОСТ 5915-70, вес и размеры гайки DIN 934
Гайка шестигранная, вес и размеры гайки М6, М8, М10, М12, М14, М16, М18, М20, М22, М24 и других.
Гайка ГОСТ 5915-70 применяется в разных отраслях машиностроения вместе с болтом по ГОСТ 7798 и шайбой плоской, шайбой гровером для соединения или крепления узлов и деталей.
Характеристики, чертеж, вес, размеры гаек по ГОСТ 5915-70:
| Марка стали: | 10кп; 20кп; 35 |
| Класс точности: | В |
| Класс прочности: | 5; 6; 8; 10 |
| Поле допуска резьбы: | 6Н; 7Н для гаек по ТУ 14-4-1755-94 |
| Аналог: | DIN 934 |
| d | м5 | м6 | м8 | м10 | м12 | м16 | м20 | м22 | м24 | м27 | м30 |
| S | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 |
| е, не менее | 8,6 | 10,9 | 14,2 | 18,7 | 20,9 | 26,2 | 33 | 35 | 39,6 | 45,2 | 50,9 |
| m | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 18 | 19 | 22 | 24 |
| Шаг резьбы | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 |
| Вес 1000шт, кг | 1,13 | 2,44 | 5,13 | 11,4 | 15,4 | 33,2 | 62,6 | 76,8 | 107 | 161 | 225 |
Примеры условного обозначения:
Гайка диаметром d 16 мм, с крупным шагом резьбы, с полем допуска резьбы 6Н, класса прочности 5, без покрытия:
Гайка М16-6Н.5 ГОСТ 5915-70
Гайка шестигранная диаметром резьбы d 20 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка 2М20-6Н.6.А ГОСТ 5915-70
Гайка диаметром резьбы d 24 мм, с крупным шагом резьбы с полем допуска 8Н, класса прочности 6, из стали марки 40Х, без покрытия:
Гайка 2М24-8Н.6.40Х ГОСТ 5915-70
Отгрузка в картонных коробках по 25 кг. Продажа шестигранной гайки ГОСТ 5915-70 от 25 кг.
Аналоги ГОСТ 5915-70
Существуют международные аналоги данного стандарта:- DIN 934: Шестигранные гайки с диаметром резьбы от 2 до 48 мм.
- ISO 4032: Гайки класса точности А и В с диаметром резьбы от 1,6 до 60 мм.
- ISO 4033: Высокопрочные гайки с диаметром резьбы от 5 до 36 мм.
Применение
Шестигранные гайки используются совместно с болтами и шайбами соответствующих размеров для создания надежных резьбовых соединений. Установка таких гаек осуществляется с помощью рожковых или торцевых гаечных ключей.
Стандарт ГОСТ 5915-70 был введен в действие в 1970 году и продолжает оставаться актуальным, обеспечивая единые требования к качеству и размерам гаек на территории России и стран СНГ.
Какие размеры резьбы доступны для гаек ГОСТ 5915-70
Гайки по стандарту ГОСТ 5915-70 имеют следующие размеры резьбы:
- Номинальный диаметр резьбы: от М1,6 до М48.
- Шаг резьбы: варьируется от 0,35 мм до 5,0 мм, в зависимости от диаметра.
Какие классы точности существуют для гаек ГОСТ 5915-70
Для гаек по стандарту ГОСТ 5915-70 существует один класс точности - класс точности В. Этот класс охватывает гайки с диаметром резьбы от М1,6 до М48 и применяется в различных отраслях, включая машиностроение и строительство.
Основные характеристики класса точности В:- Допуски размеров: Установлены строгие требования к размерам и форме, что обеспечивает надежность и совместимость с болтами и другими крепежными элементами.
- Шаг резьбы: Варьируется от 0,35 до 5,0 мм, в зависимости от диаметра резьбы.
Гайки данного класса точности могут использоваться в сочетании с другими стандартами, такими как ГОСТ 5927-70 (класс точности А) и ГОСТ 15526-70 (класс точности С), что позволяет выбирать подходящий крепеж в зависимости от конкретных требований проекта.
Какие допуски размеров и формы разрешены для гаек ГОСТ 5915-70
Допуски размеров и формы для гаек по стандарту ГОСТ 5915-70 определены в соответствии с классом точности В. Основные параметры и их допустимые значения включают:
Основные размеры и допуски- Номинальный диаметр резьбы (d): от М1,6 до М48.
- Шаг резьбы (P):
- Крупный: от 0,7 до 5,0 мм.
- Мелкий: от 0,35 до 2,5 мм.
Примеры допусков для различных размеров
- Для гайки с резьбой М4:
- Внутренний диаметр: 4.0 мм (макс. 4.6 мм)
- Высота: 3.2 мм
- Наружный диаметр: 6.3 мм (мин.)
- Для гайки с резьбой М10:
- Внутренний диаметр: 8.4 мм
- Высота: 17.6 мм
- Наружный диаметр: не менее 16.0 мм
Гайки должны соответствовать требованиям по форме и размерам, обеспечивая надежное соединение с болтами и другими крепежными элементами. Допуски обеспечивают совместимость и функциональность в различных условиях эксплуатации.
Эти допуски и размеры помогают гарантировать качество и надежность гаек, используемых в машиностроении, строительстве и других областях промышленности.
Как купить гайку шестигранную ГОСТ 5915-70 по низким ценам:
- заполните простую форму "Оформить заказ" вверху страницы;
- позвоните по телефону +7 (4862) 25-54-37;
- отправьте заявку на электронную почту krepeg57@yandex.ru;
