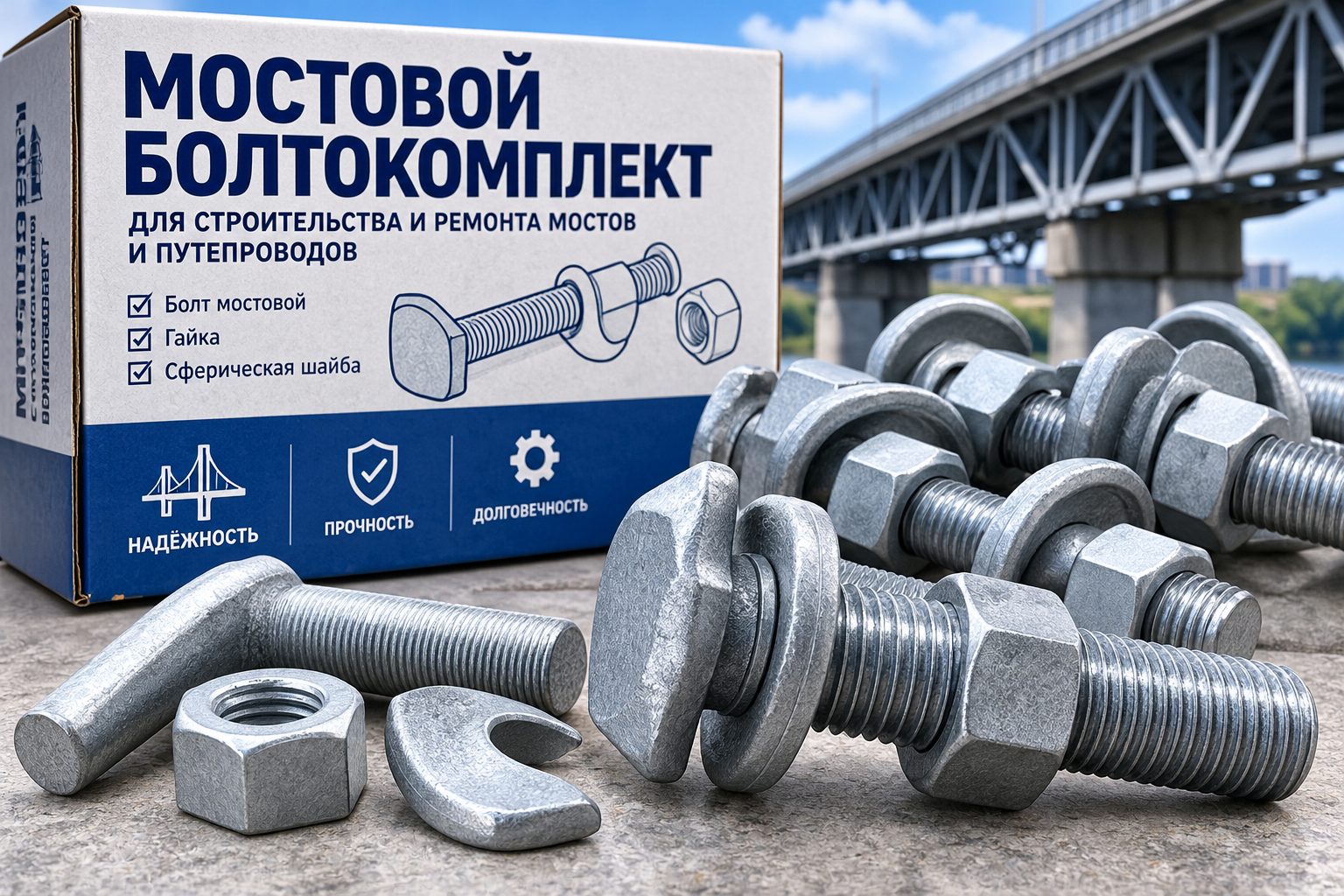

Мостовой крепеж (болтокомплект) ГОСТ 32484.3-2013
Болтокомплект высокопрочный 32484.3-2013
Болтокомплект включает в себя болты + гайки + шайбы к нему.
ГОСТ 32484.1-2013 - регулирует требования к высокопрочному крепежу, который должнен быть устойчив, долговечен и безопасен. Высокопрочный крепеж ГОСТ 32484.1-2013, является одним из самых надежных и качественных видов крепежных изделий.
ГОСТ 32484.1-2013 установливает общие требованя к высокопрочным крепежам. Он применяется в различных отраслях промышленности - строительство, машиностроение, энергетика. Данный ГОСТ определяет требования к материалам, маркировке, техническим характеристикам, испытательным методам и упаковке высокопрочного крепежа.
Высокопрочный крепеж ГОСТ 32484.1-2013 способен выдерживать значительные внешние нагрузки и не терять своих характеристик со временем. Это обеспечивает безопасность и надежность конструкции, а также увеличивает срок службы.
Материалы, согласно ГОСТ 32484.1-2013 должны соответствовать определенным физическим и механическим свойствам, чтобы гарантировать высокую прочность и долговечность крепежа. Определены правила маркировки, которые помогают идентифицировать и классифицировать крепежные изделия.
Испытания по ГОСТ 32484.1-2013 позволяют проверить соответствие крепежа требованиям стандарта. Они включают: контроль разрушения, химический анализ, испытание на прочность.
Маркировка болтовых комплектов по ГОСТ 32484.3-2013:
Общие параметры маркировки | Болтовые комплекты | ||
Системы | HR | HV | |
Требования к техническим параметрам | ГОСТ № 32484.1 от 2013 года | ||
В комплект входит болт с гайкой | ГОСТ № 32484.3 | ГОСТ № 32484.4 | |
Обозначение | HR | HV | |
Прочность соединения | 8,8/8 | 10,9/10 | |
Шайба | Стандарт № 32484.5, № 32484.6 | ||
Условное обозначение | Н | ||
Документ, регламентирующий преждевременную натяжку | ГОСТ № 32484.2 от 2013 года |
Размеры высокопрочных болтов ГОСТ 32484:
Наименование изделия | Резьба | Шаг резьбы, мм | Толщина головки, мм | Длина резьбы, мм | Длина гладкого стержня между головкой и резьбой, мм | Диаметр описываемой окружности головки, мм, не меньше |
Болты | М12 | 1,75 | 7,5 | 30 | 11,25-70 | 23,91 |
М14 | 2 | 8,8 | 34 | 13-120 | 26,17 | |
М16 | 10 | 38 | 14-106 | 29,56 | ||
М18 | 2,5 | 11,5 | 42 | 16,5-112 | 32,95 | |
М20 | 12,5 | 46 | 17,5-98 | 35,03 | ||
М22 | 14 | 50 | 18,5-94 | 39,55 | ||
М24 | 3 | 15 | 54 | 21-140 | 45,2 | |
М27 | 17 | 60 | 22,5-134 | 50,85 | ||
М30 | 3,5 | 18,7 | 66 | 25,5-128 | 55,37 | |
М36 | 4 | 22,5 | 78 | 30-116 | 66,44 |
На болтах не допускается наличие трещин, зазубрин, механических повреждений головки, стержня, резьбы. Болты стальные могут иметь оксидное, оцинкованное, термодиффузионное покрытие. По требованию заказчика допускается использование других материалов для создания защитного покрытия.
Размеры гаек высокопрочных ГОСТ 32484:
Наименование изделия | Резьба | Шаг резьбы, мм | Толщина, мм | Диаметр описываемой окружности, мм, не меньше |
Гайки | М12 | 1,75 | 10,37-10,8 | 23,91 |
М14 | 2 | 12,1-12,8 | 27,12 | |
М16 | 14,1-14,8 | 29,56 | ||
М18 | 2,5 | 15,1-15,8 | 32,95 | |
М20 | 16,9-18 | 35,03 | ||
М22 | 18,1-19,4 | 39,55 | ||
М24 | 3 | 20,2-21,5 | 45,2 | |
М27 | 22,5-23,8 | 50,85 | ||
М30 | 3,5 | 24,3-25,6 | 55,37 | |
М36 | 4 | 29,4-31 | 66,44 |
Гайки изготовлены из высокопрочной конструкционной стали, покрыты оксидной пленкой, горячим оцинкованием, термодиффузионным слоем или другим способом по согласованию с заказчиком. Имеют высокую прочность, стойкость к коррозии в условиях влажной агрессивной среды.
Размеры высокопрочной шайбы ГОСТ 32484:
Наименование изделия | Расчетный диаметр, мм | Внутренний диаметр, мм | Внешний диаметр, мм | Высота номинальная, мм | Высота, мм |
Шайба | 12 | 13-13,27 | 23,48-24 | 3 | 2,7-3,3 |
14 | 15-15,27 | 27,48-28 | |||
16 | 17-17,27 | 29,48-30 | 4 | 3,7-4,3 | |
18 | 19-19,33 | 33,38-34 | |||
20 | 21-21,33 | 36,38-37 | |||
22 | 23-23,33 | 38,38-39 | |||
24 | 25-25,33 | 43,38-44 | |||
27 | 28-28,52 | 49-50 | 5 | 4,4-5,6 | |
30 | 31-31,62 | 54,8-56 | |||
36 | 37-37,62 | 64,8-66 | 6 | 6,4-6,6 |
